Зонд RTD

Нагревательный кабель с минеральной изоляцией сочетается с нагревательными проводниками, порошковой изоляцией Mgo и материалом оболочки в виде компактного целого. Обладает отличной механической прочностью и коррозионной стойкостью.

Тип K является наиболее распространенным проводником термопары (≥500 ℃), он обладает хорошей стойкостью к окислению и может быть рекомендован для окислительных и инертных атмосфер. Его нельзя использовать в сернистых и вакуумных атмосферах непосредственно при высокой температуре, так как это оказывают существенное влияние на значения ЭДС. Состав плюса(КП) – Ni90Cr10, минуса(КН) – Ni97Si3.

Медно-никелевая проволока обладает хорошей механической прочностью, коррозионной стойкостью и низким сопротивлением. Он подходит для изготовления тепловых компонентов в низковольтных электроприборах, таких как тепловые реле перегрузки, низковольтные автоматические выключатели и бытовые приборы. Медно-никелевые сплавы также являются ключевыми материалами для производства геотермальных кабелей.

Проводник термопары типа N пригоден для работы в атмосфере, аналогичной типу K, при рабочей температуре от -200 до 1300 ℃. Его преимуществом является термоэлектрическая стабильность, все более и более применяемая.

Никель-хромовая проволока представляет собой разновидность немагнитного сплава никеля и хрома, она широко используется в нагревательных элементах. Максимальная рабочая температура нагревательных элементов связана с диаметром проволоки, лучше выбирать более толстые проволоки, коррозионная среда также имеет значительную связь с максимальной рабочей температурой.Температура поверхности примерно на 100 ° C выше, чем внутренняя обычно, когда рабочая температура превышает предел, окисление самих нагревательных элементов ускоряется, термостойкость будет снижена, которая легко деформируется, разрушается и даже может быть сломана, тем самым сокращение срока службы.

Проводник термопары типа N пригоден для работы в атмосфере, аналогичной типу K, при рабочей температуре от -200 до 1300 ℃. Его преимуществом является термоэлектрическая стабильность. Состав положительного (NP) примерно Ni84,4Cr14,2Si1,4, отрицательного (NN) Ni95,5Si4,4Mg0,1.

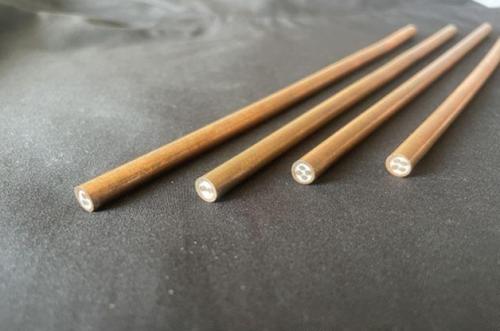

Кабель термопары с минеральной изоляцией используется для изоляции проводов термопар друг от друга и от окружающей их металлической оболочки. Кабель MIMS имеет два (или четыре в дуплексном режиме) провода термопары, проходящие по середине трубки. Затем трубку заполняют порошком оксида магния и уплотняют, чтобы обеспечить правильную изоляцию и разделение проводов. Кабель с минеральной изоляцией помогает защитить провод термопары от коррозии и электрических помех.

Термопарные сплавы типа J подходят для использования в вакууме, окислительной и восстановительной средах или в атмосфере инертного газа. Из-за быстрого окисления при высокой температуре для JP диапазон температур измерения ограничен. Состав положительного (JP) Fe100, отрицательного (JN) Cu55Ni45.
